Molex密封式 SFP 组件详细功能介绍

Molex密封式SFP组件适用于工业系统控制

密封式 SFP（小型可插拔）组件是一款光学和电子集成连接系统，设计目的是在提供密封、坚固接口的同时最大化印刷电路板中的宝贵空间。工业 SFP 插座采用面板贯通设计，并集成了内部安装的 SFP 屏蔽罩及相关电子电路。

该系统的原来名称是“工业 SFP 组件”，但现在的名称能更好的反应出该系统可以用于非典型工业应用中，包括室外环境及恶劣环境。

这一独特的互连系统组合了多种组件。面板贯通插座融合了导电密封垫片、卡板螺母和防尘盖，并可与“光学模块”组件或“电子模块”组件组合使用。可移动“模块”组件包括 SFP 屏蔽罩、电源滤波、高速铜制柔性和印刷电路板连接器。SFP 屏蔽罩、电源滤波和高速铜制柔性组件均包含在一个密封、耐用、防护等级为 IP 67（防水、防尘）的工业接口内。SFP 插座（包括屏蔽罩）与现有工业电缆组件兼容，包括 ODVA（放式网络设备供应商协会）兼容工业以太网（Cat 5 铜缆）和工业 LC （双工光学 LC）组件。SFP 收发器可从插座的任一侧进行安装，系统安装之后易于维护和升级 SFP。

密封式 SFP 组件通过高速、铜制柔性组件连接到客户的印刷电路板，从内部 SFP 屏蔽罩连接到板对板电气连接器。在确定印刷电路板连接位于板上的位置时，该加长向印刷电路板工程师提供了设计灵活性，从而减少了印刷电路板需要的占用空间。弹簧型电磁干扰 (EMI) 屏蔽罩设计用于接受基于光学 SFP 收发器模块的大多数工业标准 LC 。电气型接受 Molex 1000 Base-T SFP 适配器（系列 74741）。

密封式 SFP 组件的特点：

莫仕推出密封式SFP组件，并使之具有可以整合到密封式面板安装插座中的能力。除具有多种用途之外，利用此组件还可以消除更换插座或更改功能板结构的需要。通过将SFP收发器整合到墙装式插座中，这些新组件还可以从插座的任意一侧拆卸掉，使工厂安装和现场升级更加容易。密封式SFP组件的设计，可以最大限度地利用pcb板的面积。

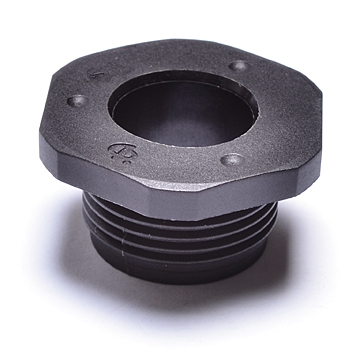

注：（本图片不代表文章中的产品）

此款组件的用途：1、数据/通信、WiFi、WiMax，2、工业自动化、监控，3、系统控制器、网络、路由器/交换机，4、电信、FTTX 连接、室外环境等。如需更多的详细资料可去莫仕官网。
