xca系列电连接器

产品简介：本系列电连接器采用卡口式快速连接系统，尾部弯式电缆夹具有防转、防积水功能，具有抗振动耐冲击的特点，可与XC系列同壳体号的产品完全互换，比XC系列同规格产品重量轻，符合国家军用标准GJB2889的技术要求，广泛用于航空、航天、兵器、船舶总参等军事领域以及邮电通迅、计算机航海和各种仪器、仪表等设备中。

产品结构：
主要技术性能：
2、电气性能：
1、机械性能

—壳体：
1）普通耐环境型：高强度铝金材料。
屏蔽镀层：镀锌彩虹色或军绿色钝化、化学镀镍
非屏蔽镀层：阳极化着黑色
2）玻璃烧结气密型：钢
屏蔽镀层：镀镍
—封线体和密封圈：硅橡胶材料
—机械寿命：插拔1000次

—绝缘体:
1）普通耐环境型:热固性材料
2）玻璃烧结气密型:玻璃体

—接触件:
1）材料:铜合金
2）镀层:镀银、镀金
3）压接型：后松后卸式
4）焊接与印制板型：不可装卸

1）接触电阻及额定流：

2）额定电压及介质耐压：

3）外壳间电连续性：铝合金外壳≤2.5mΩ 钢外壳≤5mΩ
4）绝缘电阻:正常条件≥5000MΩ 湿热状态 ≥100MΩ

3.环境性能
　工作温度:-55℃～+200℃
　相对湿度:40℃时,达95%
　工作高度:30000m
　振　　动:频率10～2000Hz 加速度:20g
　冲　　击:加速度峰值100g
　恒加速度:100g
　气密性:穿墙密封插座50.7KPa 方盘密封插座152KPa
　电连接器还具有良好的防潮湿、防霉菌、防淋雨、防沙尘等性能。

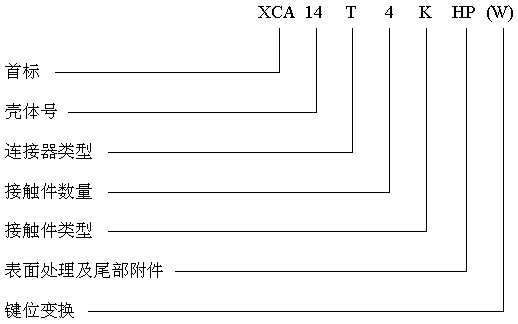

标记说明：

1.首标:
　　XCA 线簧式压接电连接器
　　线簧式方盘密封电连接器
　　线簧式双头密封电连接器

2.壳体号:14,18,22,24,27,30,33,36,39

3.连接器类型:
T 插头; Y圆形插座; F方盘插座; S、S3穿墙密封插座

4.接触件数量:1～62

5.接触件类型:
　　Z 插针镀银　　　　　　Z1插针镀金
　　K 插孔镀银　　　　　　K1插孔镀金
　　M 密封插座接触件镀银 M1 密封插座接触件镀金

6.表面处理及尾部附件类型:
(无标记)尾部装直式电缆夹,阳极化层
H 尾部装直式电缆夹,阳极化层
D 尾部无螺纹,无附件,镀锌彩虹色钝化
D1尾部无螺纹,无附件,化学镀镍
D3尾部无螺纹,无附件,
Hp尾部装直式屏蔽螺帽,镀锌彩虹色钝化
Hp1尾部装直式屏蔽螺帽,化学镀镍
Hp3尾部装直式屏蔽螺帽,镀锌军绿色钝化
E尾部有螺纹,选配附件,阳极化层
W尾部装弯式电缆夹,阳极化层
P尾部有螺纹,选配附件,镀锌彩虹色钝化
P1尾部有螺纹,选配附件,化学镀镍
P3尾部有螺纹,选配附件,镀锌军绿色钝化
WP尾部装弯式屏蔽电缆夹,镀锌彩虹色钝化
WP1尾部装弯式屏蔽电缆夹,化学镀镍
WP3尾部装弯式屏蔽电缆夹,镀锌军绿色钝化

7.键位变换:N键位(无标记),W,X,Y,Z

举例:
XCA系列14型方盘装镀银插孔插座,接触件数为4芯,屏蔽,镀锌彩虹色钝化,N键位,型号为:XCA14F4KD
XCA系列14型装镀银针插头,接触件数为4芯,屏蔽,镀锌彩虹色钝伦,N键位,型号为:XCA14T4ZP
整套电连接器型号为:XCA14F4KD/P
注:1.XAC-S-M、XAC-S3-M穿墙密封插座的一端为插针，另一端为插孔。两个插头中，装针的结构外形标记写在分母的前半部分，装孔插头写在分母的后半部分，中间用“.”分开。
2.对于选配附件的插头(座),可在其型号后加上“+”分开。
3.对于要求选用B型压接针或孔的，在型号后注上“（）”，其内写出接触件规格和压接针孔类型，如XCA30F30ZD（ф1B）。不注明的均为A型压接针孔。

绝缘体孔位排列：
　　　壳体键位：
　　　连接器外形及安装尺寸：

1、XCA系列插头
