莫仕四通道小型可插拔 Plus (QSFP+) 互连解决方案

来源：东莞市时运佳实业投资有限公司更新时间：2018-11-08

QSFP+ 连接器，屏蔽罩和电缆组件及回路是高度集成系统的一部分，系统组合了最优化的空间、电源和端口密度；行业领先有源光缆 (AOC) 的数据传输率可达 40 Gbps，距离可达 4 公里，仅损耗一小部分功率。

Molex 的四通道小型可插拔 (QSFP+) 解决方案针对高密度应用而设计。系统组件包括电磁干扰 (EMI) 屏蔽罩、有源光缆 (AOC)、无源铜缆组件、有源铜缆组件、光纤 MTP 电缆组件、光纤环回接口、38 路 SMT iPass™ 主连接器以及堆叠一体式连接器和屏蔽罩。

SFF-8436 文件规定的收发器机械结构具有锁销机构、主板电气侧边连接器和屏蔽罩。可热插拔收发器集成了 4 个发送和 4 个接收通道。Molex 的 QSFP 收发器可替代最多 4 个标准 SFP+ 收发器。比传统的 SFP+ 产品具有更高的端口密度，并节约系统总体成本。Molex 的 QSFP+ 线缆组件设计容纳堆叠和成组的连接器结构，以满足极限高密度的要求。该系统支持不同数据速率选项的 10G 以太网、InfiniBand*、SAS 和 SONET/SDH 标准。

有源光缆 (AOC) 拥有每线端仅 0.78W 的极低功耗，从而提高了整体数据中心的功耗和热效率。与直径较大的铜缆布线系统相比，AOC 减少了电缆体积，因此可部署更多端口，从而增加每个系统的 AOC 数量，获得更多连接选项并节省总体系统成本。每端口每操作四道双向光纤数据链接以 1.0 至 10.325 Gbps 的速率兼容多个协议，其中包括 InfiniBand* 单数据速率 (SDR)、双数据速率 (DDR) 和四倍数据速率 (QDR)、以太网系统（10 和 40 Gbps）、光纤通道（8 和 10 Gbps）、SAS (12 Gbps)。

光学可插拔 QSFP+ MTP† 电缆组件采用针对短期互连电缆组件的 12 芯 3.00 毫米圆型电缆，提供改进的底盘光纤管理。对于需要将机箱分散到 25 多米以外的安装，耐用的 4.50 毫米圆形光缆可确保线缆的完整性并改善布线。环回接口采用兼容于模块空间的紧凑外壳，将光传输端口环回至接收端口，进行测试、预烧和现场故障排除。

连接器的优点：

每条链路 10e-18 的 AOC 低比特误码率 (BER)	与比特误码率为每条链路 10e-11 的标准收发器相比，提高了数据的可靠性和鲁棒性
单件式压接屏蔽罩	降低制造成本
360° EMI 屏蔽罩可屏蔽盖环和收发器	防止 EMI 干扰
电缆插头采用铸锌外壳	提供 360° EMI 电磁信号屏蔽
多端口	密度是标准 SFP 的近 4 倍
初始数据速率高达每线 5 Gbps，最高可扩展至每线 10 Gbps	比标准 SFP 更高的整体带宽
可热插拔收发器	无需关闭系统即可插入和移除插座
可选串行管理接口	类似于光学解决方案的管理功能
设计用于在导向框下方贴放的 0.80 毫米间距连接器	非常适合外部应用
SMT 连接器设计	在印刷电路板两侧提供贴放选项，易于布线。
可提供高带宽光缆	适用于 10 gig 应用

此连接器的应用范围：主要突出在3个方面：汽车、网络、电信等方面。

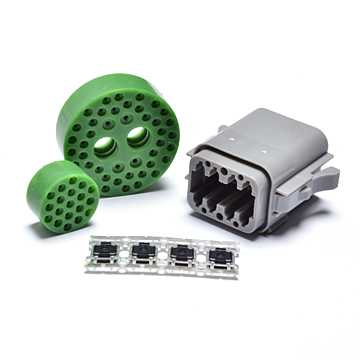

注：（以上图片与文章中的连接器无关）
